Des unités de mesure hors système métrique

Des unités de mesure hors système métrique

Villefanche de Conflent (66500 ) un des plus beaux villages de France, membre du réseau Vauban.

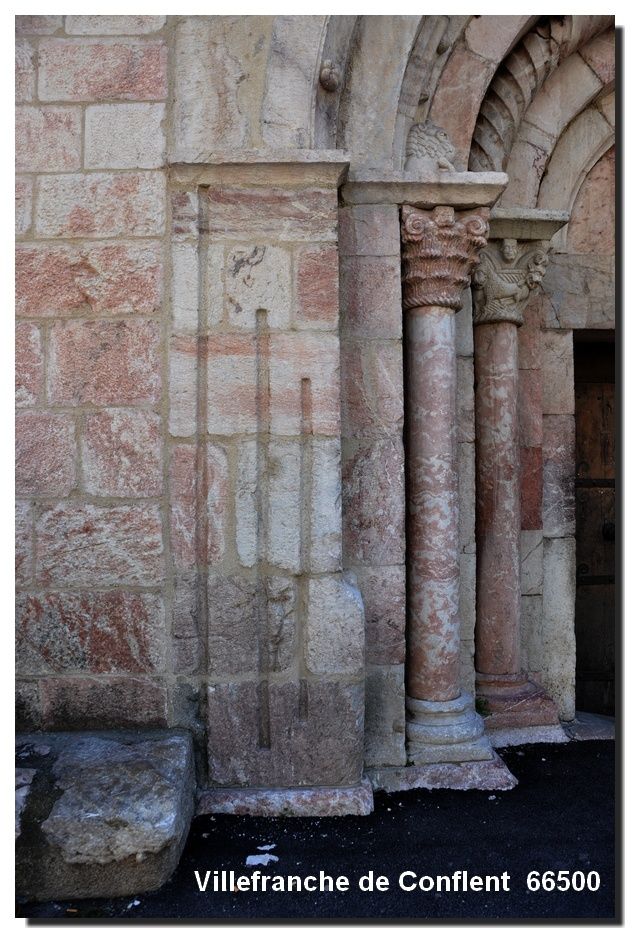

Portail sculpté (XIIème) de l'église saint Jacques de Villefranche de Conflent.

Ce portail a la particularité de posséder trois étalons de mesures utilisés par les marchands de drap au Moyen-Age.

1- La canne de Montpellier          1,987 m

2- L'aune de Castel                      1,61  m

3- Double aune de Copenhague 1,25  m

Avant l'adoption du système métrique après la Révolution, les unités de mesures variaient d'une région à  l'autre mais avec le même nom. Aujourd'hui je m'intéresse plus particulièrement aux unités de mesure des longueurs et tout spécialement à la canne royale.

Unité de référence la ligne (ou grain d'orge) 2,247 mm

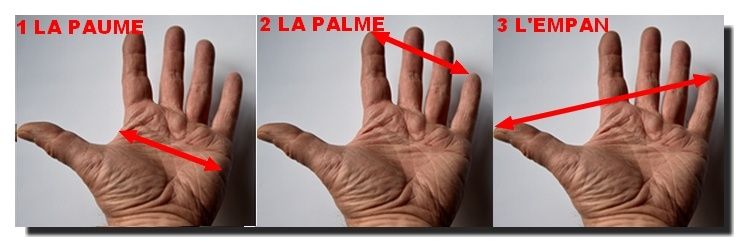

Viennent ensuite la palme, la paume, l'empan, le pied, la coudée, ce sont ces unités qui vont faire l'objet de la description. Il faudrait encoire citer : le point, le pouce, la toise, la perche, la lieue....

la palme     34 lignes    7,64 cm

la paume    55 lignes  12,36 cm

l'empan      89 lignes   20,00 cm

le pied      144 lignes  32,36 cm

la coudée 233 lignes  52,36 cm

la palme + la paume + l'empan + le pied + la coudée = canne royale

La canne royale équivaut donc à 555 lignes soit environ 1,25 m donc l'équivalent de la double aune de Copenhage.

La "canne royale" ou "canne des architectes" était aussi un objet physique utilisé dans les constructions des bâtiments.

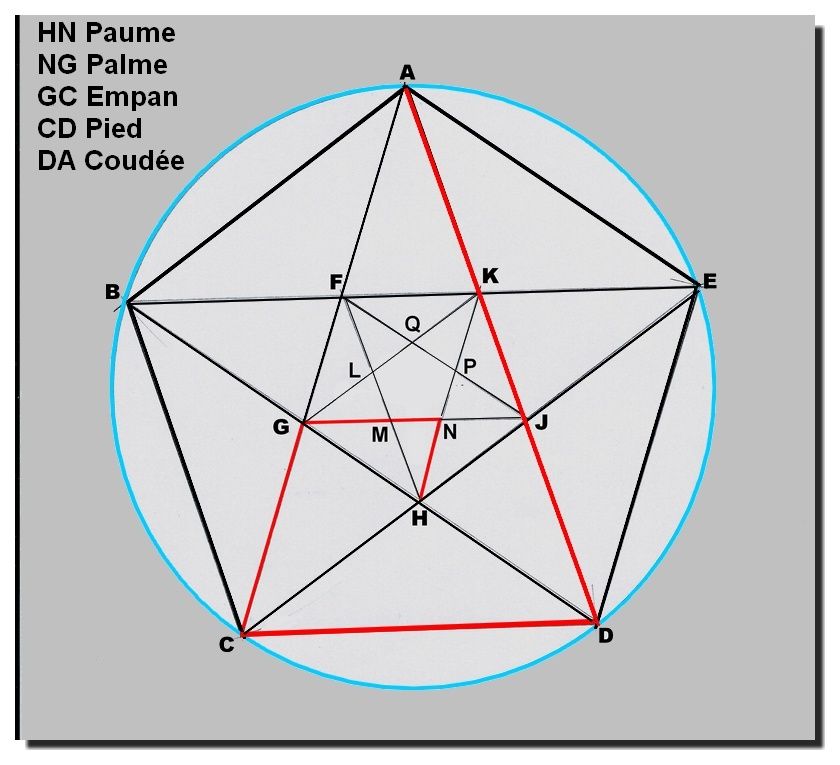

Pour les amateurs de géométrie et de nombres ces unités se retrouvent dans la construction d'un pentagone régulier (5 côtés de même longueur).

Vous aurez tous aussi remarquer que la canne royale vaut 555 lignes.

Et aussi

Palme / paume = 1,618

Empan/ Palme = 1,618

Pied/Empan =    1,618

Coudée/Pied =   1,618

1,618 n'est autre que le nombre Phi, le nombre d'or !

Sur les unités de mesure hors système métrique voir une publication ancienne

Je recherche des bâtiments, églises, cathédrales sur lesquels une main apparaît, elle aurait pu servir de référence pour les mesures, ou tout autre édifice comme l'église de Villefranche de Conflent.

Une piste de recherche :

" Les mesures utilisées en tenant compte de la latitude du lieu Les dimensions répondent au canon du XIIè siècle. Il n’y a pas une unité «standard»: chaque région ou chaque édifice a ses références propres. Les plans des édifices sont calculés par la latitude du lieu. Pour trouver quelle était cette mesure, la pratique consistait à planter un bâton en terre au moment des solstices et des équinoxes. L'ombre ainsi définie servait à calculer la coudée du lieu."
